ژنراتور پلاسمای فرکانس رادیویی

جت و مشعل پلاسما

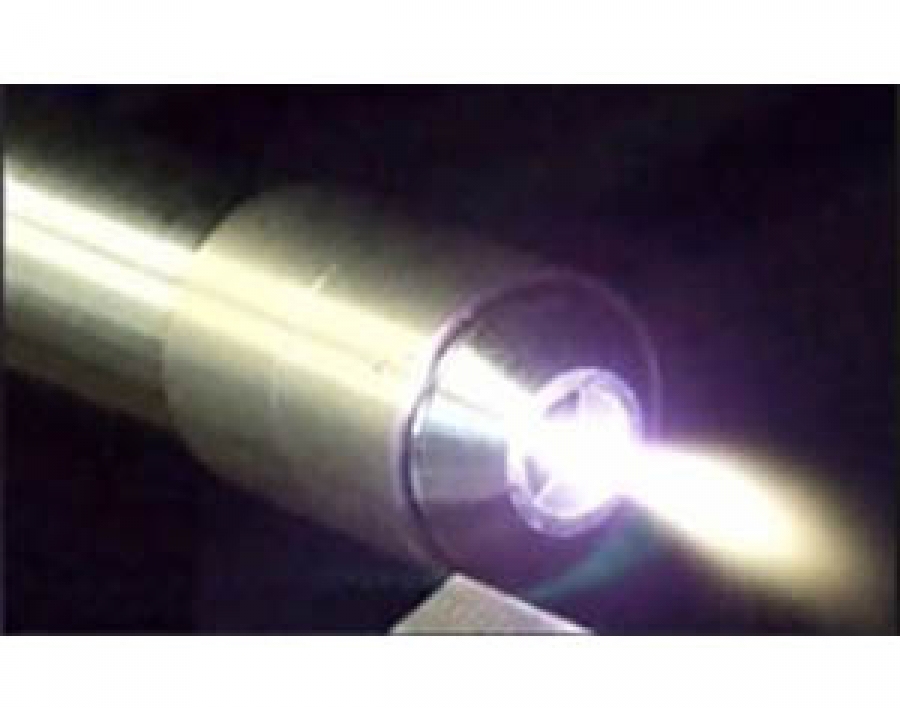

سامانه پلاسماجت ماکروویو مدلMWJ30BF  مجموعه‌ای است که به کمک انرژی امواج فرکانس ماکروویو انواع گازهای عبوری از داخل یک لوله شیشه‌ای واقع در مرکز جت را یونیزه می‌کند. این سامانه قادر است در شرایط مختلف و به صورت کاملاً کنترل‌شده پلاسما را نگه دارد. ویژگی‌های خاص این سامانه عبارتند از: چگالی بالای یون تولیدشده، قابلیت کنترل توان اعمالی به مشعل به صورت حلقه بسته، مشعل متحرک و متصل به منبع تغذیه با کمک کابل، کنترل الکترونیکی فلوی گاز اعمالی.


مشخصات فنی



مدل: MWJ30BF
پارامتر مقدار
فرکانس 2.45 گیگاهرتز
توان قابل تنظیم تا 250 وات
مولد مگنترون
کنترل توان حلقه بسته
حفاظت حفاظت در برابر توان انعکاسی زیاد و اتصال کوتاه و اضافه دمای منبع و مگنترون و مشعل
مچینگ دارای تیونر بر روی مشعل و کوپلر
نمایشگر مجهز به نمایشگر توان انتقالی و انعکاسی

هشدارها
اعلام خطای رخداده

خنک‌کاری
خنک‌کاری ژنراتور با هوا و  خنک‌کاری مشعل با آب
اتصال ژنراتور به مشعل از طریق 1.5 متر کابل کواکسیال و کانکتور نوع N و یک کابل سیگنال و کابل تریگر

جنس مشعل
برنج و استیل
طول مشعل پلاسما وابسته به فلو و نوع گاز و توان اعمالی

تریگر
مجهز به تریگر

کنترل گاز ورودی
قابل کنترل بین 0.1 تا 10 لیتر بر دقیقه توسط MFC
نوع گاز انواع گاز و یا ترکیبی از آنها
